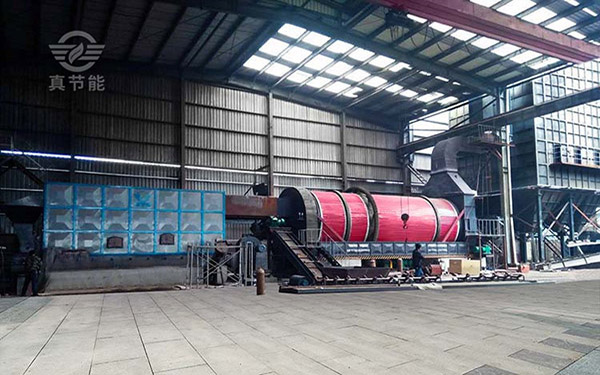

化工污泥干燥機是一種環保節能的污泥烘干處理設備，廣泛應用于化工、制藥、電鍍、造紙、建材、冶金等行業的高濕高粘污泥干燥。化工污泥干燥機成套設備系統結構主要包括：干燥主體、供熱系統、輸送系統、除塵系統、電氣控制系統等部分。接下來小編就為大家具體介紹一下化工污泥干燥機成套設備系統結構都包括哪些部分。


1.干燥主體

干燥主體是整個化工污泥干燥機成套設備系統的重要部分，主要包括回轉筒體、前后端密封裝置、打散裝置、揚料裝置、輥圈、電機等。其中回轉筒體采用耐磨耐高溫的不銹鋼材料制作，確保設備在高溫、高濕、高腐蝕的工況下具有良好的結構穩定性和使用壽命。而且筒體內部設計合理，布置了特殊的打散裝置以及呈螺旋分布的導揚料板裝置，能有效地提高污泥干燥效果。前后端密封裝置是為了保證筒體內外的熱量不散失、污泥粉塵不外泄而設計的，保障了設備的密封性能。

2.供熱系統

供熱系統是烘干污泥所需的熱源提供裝置，其作用是將煤、油、氣、生物質顆粒等燃料燃燒產生的熱能，通過風機送入化工污泥干燥機筒內，與濕泥充分融合，從而使濕泥受熱并蒸發出水份。熱風爐是目前常見的供熱設備，主要包括燃燒室、加熱交換器等。供熱設備應該具有良好的燃燒效果、熱效率高、排放指標低的特點，同時爐體與干燥筒之間的結構設計要保證熱量得到充分利用。

3.輸送系統

輸送系統是用于將污泥物料輸送至干燥筒，并將干燥完成后的物料輸送出來。輸送系統主要包括進料裝置、出料裝置。進料裝置可以采用斗提機、皮帶輸送機等設備將污泥物料送入干燥筒;出料裝置可以采用螺旋輸送機、皮帶輸送機等設備將干燥完成的物料送出設備。輸送系統應設計合理，保證物料輸送的連續、均勻以及設備運行的可靠性和耐久性。

4.除塵系統

除塵系統的主要作用是對干燥過程中產生的粉塵廢氣進行收集和凈化處理，防止二次污染，同時保障化工污泥干燥機運行過程正常。除塵系統主要包括旋風除塵器、布袋除塵器、濕式除塵器、洗滌塔等。除塵系統應設計合理，能有效地收集和處理各種粉塵廢氣，同時具有較低的運行成本和良好的穩定性。


5.電氣控制系統

電氣控制系統是整個化工污泥干燥機成套設備的控制核心，主要包括溫度控制器、流量計、壓力計、電氣元件等，通過自動控制和監測，使設備處于安全、穩定的運行狀態。

綜上所述，化工污泥干燥機成套設備系統主要包括：干燥主體、供熱系統、輸送系統、除塵系統、電氣控制系統等部分。這些部件相互協作，共同構成了一套污泥干燥處理系統。
